Jak zoptymalizować ustawienia spawania przy użyciu drutu ER5183

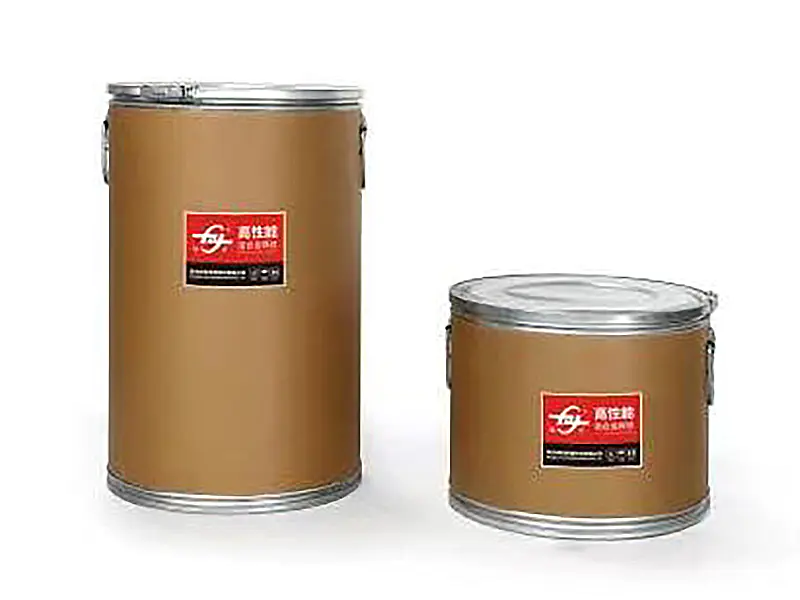

Praca z aluminium wiąże się z wyjątkowymi wyzwaniami, z którymi codziennie spotyka się wielu spawaczy. Kiedy wybierzesz Aluminiowy drut spawalniczy ER5183 w przypadku Twoich projektów zrozumienie, jak zoptymalizować ustawienia maszyny, staje się kluczowe dla uzyskania czystych, mocnych spoin. Ten metal wypełniający zawiera magnez i mangan, dzięki czemu szczególnie nadaje się do zastosowań morskich, komponentów samochodowych i wyrobów konstrukcyjnych, gdzie liczy się odporność na korozję.

Dlaczego konfiguracja sprzętu decyduje o Twoim sukcesie

Konfiguracja spawania kształtuje jakość każdego ułożonego ściegu. Zanim pociągniesz za spust, zastanów się, jak Twoja maszyna, pistolet i podajnik współpracują z biegnącym przez nie miękkim aluminiowym drutem.

Wybór rolki napędowej

Niska twardość aluminium oznacza, że rowki w kształcie litery U lub rolki radełkowane będą wbijać się w drut i deformować go, powodując problemy z podawaniem. Przejdź na gładkie rolki z rowkiem w kształcie litery V, wykonane specjalnie dla wypełniaczy nieżelaznych. Ustaw napięcie na tyle mocno, aby niezawodnie pchać drut, nie pozostawiając widocznych śladów ani nie spłaszczając go.

Szczegóły wskazówki kontaktowej

Zwykłe miedziane końcówki przeznaczone do stali szybko zużywają się w przypadku aluminium i mogą powodować wyładowania łukowe wewnątrz końcówki. Wybierz trwalsze wersje z mosiądzu lub chromu, które zmniejszają opór. Wybierz otwór końcówki o średnicy około 0,002 cala większy w porównaniu ze średnicą drutu – zapewnia to prześwit pozwalający uniknąć zakleszczenia, zachowując jednocześnie stały transfer prądu dla stabilnego łuku.

Konfiguracja linera

Stosowanie stalowych prowadnic spiralnych do podawania drutu aluminiowego stwarza ryzyko mechanicznego ścierania i potencjalnego odkształcenia drutu, czyli czynników, które mogą przyczyniać się do problemów z niezawodnością podawania drutu, takich jak zakleszczanie. Zamiast tego zainstaluj wkładki teflonowe lub nylonowe; ich gładkie wnętrze pozwala drutowi swobodnie przesuwać się aż do końcówki. Przewód palnika powinien być tak krótki, jak to możliwe — najlepiej od 12 do 5 stóp lub mniej — aby zmniejszyć tarcie i sprawić, że podawanie będzie płynniejsze i bardziej spójne.

Wymagania liniowe

Każde pokrętło maszyny wpływa na pozostałe. Zmień napięcie, a być może będziesz musiał dostosować prędkość drutu; podnieś prędkość posuwu, a długość łuku lub dopływ ciepła się zmienią. Znalezienie najlepszego punktu oznacza dostosowanie jednego parametru na raz, obserwowanie kałuży i słuchanie łuku, a następnie dostrojenie pozostałych, aby uzyskać stabilną, dobrze uformowaną koralik.

Zakresy te stanowią punkt wyjścia, a nie bezwzględne zasady. Twoje specyficzne zastosowanie, konfiguracja złącza i pozycja spawania wymagają indywidualnej oceny.

Jak prędkość podawania drutu wpływa na spoiny?

Prędkość podawania drutu bezpośrednio określa, ile metalu dodatkowego osadza się w jeziorku spawalniczym w ciągu sekundy. Jeśli pojedziesz zbyt wolno, kałuża się przegrzeje i istnieje ryzyko przepalenia cienkich odcinków lub pozostawienia słabej, niedostatecznie wzmocnionej kropli. Podkręć go zbyt wysoko, a skończy się to nadmiernym nagromadzeniem, które nie łączy się prawidłowo, tworząc nierówny, wypukły koralik ze słabym połączeniem na krawędziach. Zacznij od środka zalecanego zakresu średnicy i grubości drutu, a następnie słuchaj łuku — równomierne, wyraźne trzaski zwykle oznaczają, że jesteś na boisku. Pukanie, trzaski lub silne odpryski sygnalizują, że czas zwiększyć lub zmniejszyć prędkość. W przypadku prac pionowych lub nad głową zmniejsz prędkość posuwu o 10 do 15 procent w stosunku do ustawień w pozycji płaskiej, aby umożliwić łatwe kontrolowanie kałuży i zapobiec jej uginaniu się.

Ustawienia napięcia, które tworzą wysokiej jakości koraliki

Napięcie określa długość łuku i sposób rozprzestrzeniania się ciepła w złączu. Niższe ustawienia zacieśniają łuk, zapewniając głębszą penetrację cienkiego materiału, podczas gdy wyższe napięcia poszerzają go w celu uzyskania bardziej płaskich, szerszych ściegów, które pokrywają grubsze blachy. Dobre napięcie widać w kształcie koralika: lekko wypukły, z równymi czubkami i niewielkimi odpryskami. Za nisko, koralik się zadziera i jest wąski, słabo zwilżony na brzegach. Zbyt wysoka powoduje spłaszczenie lub wklęsłość, powodując powstawanie większej ilości odprysków i ryzyko podcięcia.

Wybór gazu osłonowego ma znaczenie

Czysty argonowy gaz osłonowy zazwyczaj zapewnia stabilny łuk, minimalne odpryski i wystarczającą penetrację podczas spawania drutem dodatkowym ER5183 na materiałach o średniej grubości. Dobrze chroni kałużę i zapobiega utlenianiu. Dodanie 25 do 35 procent helu zwiększa ciepło w przypadku grubszych przekrojów lub materiałów, które szybko pochłaniają ciepło, zapewniając głębszą penetrację bez utraty kontroli. Celuj w przepływ od 20 do 35 stóp sześciennych na godzinę - wystarczający, aby chronić spoinę, ale nie na tyle, aby marnować gaz lub rozdmuchiwać kałużę.

Przygotowanie powierzchni roboczej

Warstwa tlenku aluminium tworzy się w momencie zetknięcia metalu z powietrzem i topi się w znacznie wyższej temperaturze niż podstawa, więc blokuje topienie, jeśli nie zostanie najpierw oczyszczona. Chwyć szczotkę ze stali nierdzewnej, przeznaczoną wyłącznie do aluminium, aby uniknąć zanieczyszczenia żelazem, które może później spowodować rdzę lub pęknięcia. Szczotkuj w jednym kierunku, aby unieść tlenek bez osadzania go głębiej. Przetrzyj acetonem lub dedykowanym środkiem do czyszczenia aluminium, aby usunąć oleje, a następnie pozostaw do całkowitego wyschnięcia przed zajarzeniem łuku.

Co powoduje porowatość i jak jej uniknąć?

Porowatość w spoinach aluminiowych objawia się w postaci drobnych pęcherzyków uwięzionych w spoinie, osłabiających połączenie i często uniemożliwiających kontrolę. Głównym winowajcą jest wodór, który rozpuszcza się w roztopionym jeziorku, ale nie może się wydostać, gdy metal stygnie i krzepnie. Źródła obejmują wilgoć na materiale podstawowym lub drucie dodatkowym, węglowodory z oleju lub smaru lub słabe ekranowanie, które umożliwia przedostawanie się powietrza i reakcję z gorącym aluminium.

Aby zmniejszyć porowatość drutu ER5183, przechowuj szpule w suchej szafce lub zamkniętej torbie ze środkiem osuszającym. Nawet krótki czas przebywania w wilgotnym powietrzu pozwala drutowi wchłonąć wilgoć pod cienką warstwą tlenku, która następnie zamienia się w parę w łuku. Jeśli drut wygląda na matowy lub szary, a nie błyszczący, wytrzyj go czystą szmatką nasączoną acetonem lub alkoholem tuż przed załadowaniem lub wymień świeży drut, jeśli powłoka jest ciężka.

Na zewnątrz lub w przeciągach sklepów, jakakolwiek bryza o prędkości około pięciu mil na godzinę może wypchnąć gaz osłonowy i spowodować zanieczyszczenie kałuży azotem lub tlenem. Rozstaw przenośne szyby przednie, spawaj w kabinie, jeśli to możliwe, lub poczekaj na spokojniejsze warunki, aby osłona gazowa pozostała nienaruszona.

Prędkość jazdy równoważy dopływ ciepła

Prędkość jazdy ma bezpośredni wpływ na gromadzenie się ciepła i stopień stopienia wypełniacza. Czołganie się zbyt wolno powoduje zrzucenie nadmiaru ciepła w jedno miejsce, co grozi przepaleniem cienkiego materiału, wypaczeniem lub zbyt głęboką penetracją, która osłabia tył. Zbyt szybki pośpiech do przodu pozbawia spoinę wypełniacza, pozostawiając zimne okrążenia, brak stopienia lub cienką, niewymiarową stopkę.

Trzymaj rękę stabilnie i tempo od początku do końca każdego przejścia. Przerwa w połowie spawania gromadzi dodatkowy metal i tworzy wybrzuszenia; przyspieszenie nagle osłabia stopę i zmniejsza siłę. Zwróć uwagę na rozmiar kałuży – powinna ona mieć mniej więcej tę samą szerokość na całej długości, z delikatnym kształtem łzy rozciągającym się za łukiem.

Zarządzanie różnymi grubościami materiałów

Cienka blacha aluminiowa wymaga lekkiego dotyku i niższej temperatury. Zbyt duże natężenie powoduje wypaczenie paneli lub przebicie otworów. Zmniejsz prędkość podawania drutu i napięcie znacznie poniżej ustawień dla grubszego metalu, użyj krótkiego łuku i przesuń palnik pod kątem około 15 do 20 stopni do przodu, aby rozprowadzić ciepło do przodu i chronić materiał pod spodem.

Materiał o grubości od 1/8 do 1/4 cala lepiej wybacza drobne błędy i daje wyraźną informację zwrotną poprzez kształt koralika. Możesz tutaj eksperymentować z ustawieniami, aby budować pamięć mięśniową - zobacz, jak zmiany napięcia lub prędkości natychmiast wpływają na zwilżanie i profil.

Gruba blacha o średnicy powyżej 3/8 cala zwykle wymaga spoin wielościegowych. Przepust korzeniowy musi wniknąć całkowicie, bez przedmuchu; następnie wykonaj przejścia wypełniające i zamykające, które płynnie dodają wzmocnienie. Pozwól metalowi ostygnąć pomiędzy przejściami, aby uniknąć gromadzenia się ciepła, które prowadzi do odkształcenia lub pękania stopów do obróbki cieplnej.

Konfiguracja połączenia wpływa na wybór parametrów

Połączenia stykowe wymagają całkowitej penetracji od góry do nasady. Pozostaw niewielką przestrzeń i szczelinę 1/16 cala na dole, aby zapewnić łukowi miejsce na dziurkę od klucza i stopić obie strony. Ustawienia powinny tworzyć lekko ukoronowany koralik, który łączy się czysto, bez podcięć.

Spoiny pachwinowe w pracach konstrukcyjnych powinny mieć równe ramiona, aby zapewnić zrównoważoną wytrzymałość. Trzymaj palnik pod kątem 45 stopni w samym rogu, w razie potrzeby lekko przesuwając, aby równomiernie umyć metal z obu stron. Dostosuj prędkość jazdy, aż obie nogi będą pasować do rozmiaru i wykazywać pełne zespolenie.

Połączenia zakładkowe nagrzewają górny arkusz znacznie szybciej, podczas gdy dolny działa jak radiator. Aby uniknąć stopienia dziur w zakładce, skieruj łuk bardziej w stronę grubszego lub niższego elementu, stosując bardziej stromy kąt pracy, aby skierować ciepło z cienkiej górnej warstwy. Obniż całkowite doprowadzenie ciepła i uważnie obserwuj oznaki przepalenia.

Rozwiązywanie problemów z podawaniem drutu

Zagnieżdżanie się ptaków ma miejsce, gdy miękki drut aluminiowy zapętla się i splata pomiędzy rolkami napędowymi a wykładziną, zwykle z powodu braku napięcia. Zbyt duży nacisk spłaszcza lub nacina drut, powodując jego późniejsze zacięcie; za mało pozwala na poślizg, tracąc siłę posuwu. Zacznij od całkowitego poluzowania rolek, a następnie stopniowo dokręcaj, aż drut będzie się równomiernie przesuwał po naciśnięciu spustu i zatrzyma się natychmiast po ściśnięciu drutu tuż przed rolkami - na powierzchni nie powinny pojawić się żadne widoczne ślady.

Nierównomierne lub gwałtowne podawanie prowadzi do niestabilnych łuków, wędrujących koralików i rozprysków. Najpierw sprawdź liner: załamania, ostre zagięcia lub zbyt długi kabel powodują powstawanie punktów oporu. Wióry aluminiowe nagromadzone wewnątrz wykładziny działają jak papier ścierny i chwytają drut w sposób losowy. Wymieniaj wkładki co kilka miesięcy przy intensywnym użytkowaniu lub częściej, jeśli karmienie zaczyna być trudne. Przytnij wykładzinę do odpowiedniej długości i regularnie przedmuchuj ją sprężonym powietrzem, aby wnętrze było czyste.

Technika pchania i ciągnięcia

Użycie kąta palnika przedniego (pchającego) powoduje ustawienie łuku przed jeziorkiem spawalniczym, co powoduje powstawanie szerszego, bardziej płaskiego ściegu ze zmniejszoną penetracją. Technika ta jest skuteczna w przypadku spawania cienkiego aluminium, ponieważ kieruje ciepło do przodu, aby zapobiec przepaleniu, zachowując jednocześnie skuteczną osłonę gazu osłonowego nad obszarem stopionym.

Pociągnięcie palnika (bekhend, przeciągnięcie) skupia łuk prosto w kałuży, powodując głębszą penetrację i budowanie wyższej, węższej ściegu. Jest to lepszy wybór w przypadku grubszych odcinków lub spoin pionowych wymagających silnego wtopienia grani, ponieważ skoncentrowane ciepło pomaga wypełniaczowi zwilżyć boki złącza i zwalczyć grawitację.

Dostosowywanie parametrów dla trudnych zadań

Impulsowe spawanie MIG charakteryzuje się szybkimi cyklami pomiędzy wysokim prądem szczytowym dla penetracji i przenoszenia kropel a niskim prądem tła, który utrzymuje łuk przy życiu bez dodawania dużej ilości ciepła. Rezultatem jest solidne wtopienie przy znacznie mniejszym całkowitym nagrzewaniu się części – idealne rozwiązanie do minimalizacji odkształceń cienkich paneli lub spawania stopów poddawanych obróbce cieplnej, które tracą wytrzymałość po przegrzaniu.

Ustaw tło wystarczająco nisko, aby uniknąć zamarzania kałuży, ale wystarczająco wysoko, aby uzyskać stały łuk, a następnie wyreguluj prąd szczytowy i częstotliwość impulsów dla żądanej szybkości kropli. Wyższe częstotliwości dają gładsze i delikatniejsze zmarszczki; dolne dają efekt ułożonych dziesięciocentówek z głębszym wiązaniem.

Dopasowanie do pozycji spawania

W pozycji płaskiej grawitacja pomaga w stabilizacji roztopionego jeziorka. Warunek ten pozwala na pracę przy wyższych mocach cieplnych i prędkościach przesuwu, umożliwiając większe szybkości osadzania i wspierając wydajny przepływ pracy. Wykorzystaj w pełni każdą możliwość umieszczenia części w ten sposób.

Spawanie pionowe wymaga parametrów cięcia o 10 do 20 procent w stosunku do ustawień płaskich, aby zapobiec uginaniu się stopionego metalu. Jazda pod górę zapewnia lepszą penetrację na grubszych płytach i pozwala lekko splatać, aby odłożyć kałużę; zjazd ze wzniesienia działa szybciej na cienkiej nawierzchni, ale wymaga jeszcze większej kontroli, aby uniknąć nadmiernego spływu.

Podczas spawania w pozycji nad głową zmniejszenie prądu i prędkości podawania drutu pomaga utrzymać mniejsze, bardziej kontrolowane jeziorko spawalnicze, co zapobiega uginaniu się lub kapaniu drutu. Trzymaj się krótko, poruszaj się równomiernie, bez przerw i, jeśli to konieczne, wykonuj lekkie ruchy na boki, aby zachować kontrolę. Zbuduj mnóstwo ćwiczeń na złomie, zanim zajmiesz się prawdziwymi przedmiotami nad głową.

Optymalizacja kąta palnika

Kąt, pod jakim trzymasz palnik przy obrabianym przedmiocie, bezpośrednio wpływa na rozprzestrzenianie się ciepła i sposób formowania ściegu. Uchwyt pistoletu utrzymywany pod kątem 90 stopni względem przedmiotu obrabianego kieruje energię łuku bardziej bezpośrednio do złącza, przyczyniając się do głębszej penetracji spoiny. Przechylenie go do przodu (pchnięcie) lub do tyłu (przeciągnięcie) powoduje przesunięcie przepływu ciepła i zmianę zachowania kałuży.

Podczas spawania aluminium metodą MIG często stosuje się lekkie przechylenie uchwytu w kierunku pchania lub wciągania, ponieważ zapewnia to równowagę pomiędzy profilem ściegu a kontrolą działania. Płytsze kąty skupiają ciepło bardziej intensywnie, wnikając głębiej w grubsze sekcje, aby zapewnić silniejsze stopienie korzeni.

Oznaki dobrej spoiny

Szybkie spojrzenie na gotowy koralik mówi wiele o Twoich ustawieniach i technice. Nawet regularne zmarszczki biegnące wzdłuż spoiny wskazują na stałą prędkość posuwu i zrównoważone ciepło. Palce powinny płynnie wtapiać się w metal nieszlachetny, bez rowków (podcięć) i mocnych zakładek.

Kolor spoiny to kolejna wiarygodna wskazówka. Czyste, dobrze osłonięte koraliki aluminiowe pozostają błyszczące i srebrne. Matowa, szara lub kredowo-biała warstwa wskazuje na słabe pokrycie gazem, które powoduje przedostawanie się tlenu podczas spawania. Ciężki czarny brud zwykle oznacza przypalony olej, smar lub brud warsztatowy – zawsze dokładnie go usuń przed rozpoczęciem.

Prowadzenie rejestrów w celu uzyskania lepszych wyników

Zapisz ustawienia, które sprawdzają się w przypadku każdego zadania: prędkość podawania drutu, napięcie, przepływ gazu, kąt palnika, prędkość przesuwu, grubość materiału i typ złącza. Tworzenie osobistego dziennika pozwala szybko wybierać sprawdzone numery, gdy będziesz później musiał wykonać podobną pracę, oszczędzając czas i odpady.

Zwróć także uwagę na problemy i rozwiązania. Kiedy pojawi się porowatość, nadmierne rozpryski lub zacięcia w paszy, zapisz, jaka zmiana rozwiązała problem – nowa wykładzina, niższe napięcie, większy przepływ gazu lub cokolwiek innego. W ciągu kilku miesięcy utworzysz dostosowane wytyczne, które będą dokładnie odpowiadać Twojej maszynie, broni i warunkom warsztatowym.

Rozwijanie niezawodnej techniki

Konsystencja spoiny jest często powiązana z umiejętnościami spawacza i stałą kontrolą, a nie wyłącznie z dążeniem do określonych ustawień maszyny. Naucz się przesuwać palnik w stałym tempie, bez nagłych zatrzymań i pośpiechów. Zachowaj tę samą odległość wystawania – zwykle 3/8 do 1/2 cala – od czubka do obróbki każdego centymetra przejścia; nawet niewielkie zmiany napięcia przesunięcia i stabilności łuku.

Skup wzrok na samym jeziorku spawalniczym, a nie na jasnym łuku. Sposób, w jaki roztopiony metal przepływa i zwilża krawędzie, daje natychmiastową informację zwrotną: jest za zimno i sztywno się spiętrza; jest za gorąco i ucieka lub opada. Dobra kałuża przesuwa się płynnie tuż przed łukiem, równomiernie wypełniając złącze, bez przelewania się.

Zawsze uruchamiaj kupony testowe na złomie, który pasuje do prawdziwego przedmiotu obrabianego pod względem stopu i grubości. Przed spawaniem właściwej części należy potwierdzić penetrację, kształt ściegu i brak wad. Podczas dostrajania wprowadzaj jedną małą zmianę – podnieś napięcie o pół wolta lub nieznacznie zwolnij skok – aż wszystko będzie idealnie dopasowane.
