Jak wybrać aluminiowy drut spawalniczy do sprzedaży w przemyśle?

Wybór niewłaściwego spoiwa do spawania aluminium nie zawsze powoduje natychmiastową awarię. Czasami spoina trzyma się, ale po kilku miesiącach pęka pod wpływem obciążenia zmęczeniowego. Czasami przechodzi kontrolę wzrokową, ale wykazuje porowatość w badaniu NDT. Czasami złącze po prostu nie osiąga właściwości mechanicznych wymaganych w projekcie, a niedobór ten staje się widoczny dopiero po poddaniu konstrukcji rzeczywistym warunkom użytkowania. Dla inżynierów i zespołów zakupowych oceniających sprzedaż aluminiowego drutu spawalniczego oznaczenie stopu wydrukowane na szpuli nie jest drobnym szczegółem specyfikacji — określa, jak gotowa spoina zachowuje się pod naprężeniami, w środowiskach korozyjnych i w cyklach temperatur, jakie narzucają rzeczywiste zastosowania przemysłowe.

Do czego służy aluminiowy drut spawalniczy?

Drut aluminiowy jest zużywany podczas procesu spawania w celu łączenia aluminiowych materiałów bazowych. Wtapia się w jeziorko spawalnicze wraz z metalem nieszlachetnym, wpływając na właściwości mechaniczne złącza, odporność na korozję i odporność na pękanie. Skład drutu dodatkowego nie jest identyczny z metalem rodzimym — jego formuła kompensuje zmiany zachodzące podczas topienia i ponownego krzepnięcia aluminium, w szczególności tendencję do pękania niektórych stopów aluminium w fazie chłodzenia podczas spawania.

Drut ten jest stosowany w procesach spawania MIG (GMAW) i TIG (GTAW), przy czym zastosowanie drutu do spawania aluminium MIG dominuje w wielkoseryjnej produkcji przemysłowej ze względu na szybkość procesu i zgodność z automatyzacją, jaką oferuje spawanie MIG.

Typowe gałęzie przemysłu wykorzystujące aluminiowy drut spawalniczy

Spektrum zastosowań jest szerokie, ale do branż o znacznym zużyciu i wyraźnie zróżnicowanych wymaganiach dotyczących stopów zaliczają się:

• Produkcja morska — kadłuby łodzi, konstrukcje pokładów, platformy przybrzeżne i wyposażenie morskie, w przypadku których podstawowym wymaganiem jest odporność na korozję w słonej wodzie
• Produkcja samochodów — panele nadwozia, elementy podwozia, części zawieszenia i wymienniki ciepła, w przypadku których redukcja masy sprzyja przyjęciu aluminium, a wytrzymałość spoiny jest czynnikiem krytycznym dla bezpieczeństwa
• Produkcja konstrukcyjna i architektoniczna — budynki komercyjne, mosty, pojazdy szynowe i konstrukcje modułowe, w których liczy się zarówno estetyka, jak i integralność konstrukcyjna
• Zbiorniki ciśnieniowe i rurociągi — urządzenia do przetwarzania chemicznego i urządzenia przemysłowe, w których integralność spoin pod ciśnieniem i narażenie na chemikalia procesowe określa bezpieczną eksploatację
• Lotnictwo i obrona — elementy konstrukcyjne, dla których stosunek wytrzymałości do masy jest definiującym wymogiem inżynieryjnym

Dlaczego wybór ma znaczenie dla jakości spoiny

Stop drutu dodatkowego wpływa nie tylko na skład chemiczny spoiny. Wpływa na:

• Wrażliwość na gorące pęknięcia — czy metal spoiny krzepnie bez pęknięć wzdłuż granic ziaren
• Wytrzymałość mechaniczna gotowego złącza — który może być niższy lub wyższy niż metal nieszlachetny, w zależności od wyboru wypełniacza
• Odporność na korozję w eksploatacji — szczególnie w środowiskach narażonych na działanie chlorków, cyklicznych zmian wilgoci lub kontaktu chemicznego
• Zgodność z obróbką po spawaniu — czy złącze można poddać obróbce cieplnej, anodowaniu lub powlekaniu bez niepożądanych skutków
• Możliwość podawania drutu w zastosowaniach MIG — bardziej miękkie stopy mogą być nierównomiernie podawane przez systemy prowadnic przeznaczone do twardszego drutu, co wpływa na stabilność łuku i konsystencję spoiny

Jak wybrać odpowiedni typ stopu

Proces wyboru stopu wypełniacza aluminiowego opiera się przede wszystkim na spawanym materiale podstawowym i wymaganiach użytkowych gotowego złącza. Żaden pojedynczy drut dodatkowy nie nadaje się równie dobrze do każdego zastosowania spawania aluminium — każdy stop niesie ze sobą pewne kompromisy, które można wyraźnie określić dopiero po zdefiniowaniu przypadku użycia.

Przegląd porównania 5356, 4943 i 5183

Te trzy stopy reprezentują różne podejścia do kompromisu między wytrzymałością, korozją i podatnością na pękanie, który definiuje wybór wypełniacza aluminiowego.

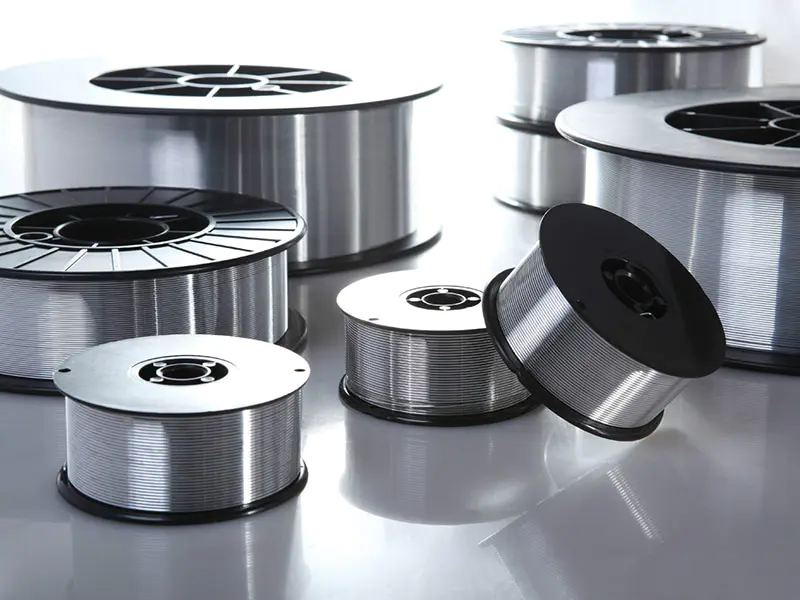

Drut aluminiowy ze stopu 5356 to wypełniacz na bazie magnezu, który stał się szeroko stosowany w ogólnych zastosowaniach spawania przemysłowego. Zawartość magnezu zapewnia solidną wytrzymałość mechaniczną w stanie po spawaniu i dobrą odporność na korozję w środowisku morskim i zewnętrznym. Zapewnia czyste spawanie wielu stopów bazowych serii 5xxx i zapewnia niezawodne podawanie w zastosowaniach MIG. Ograniczeniem jest jego wrażliwość na działanie podwyższonej temperatury — 5356 nie jest zalecany do zastosowań, w których spoina będzie narażona na długotrwałe działanie temperatur powyżej pewnego progu, ponieważ z czasem może stać się podatna na uczulenie i pękanie korozyjne naprężeniowe.

4943 Aluminiowy drut spawalniczy to stosunkowo nowszy stop, który wypełnia lukę pomiędzy uznanymi rodzinami 4043 i 5356. Łączy w sobie zawartość krzemu (z rodziny 4xxx) w celu poprawy odporności na pękanie i podatności na podawanie z dodatkiem magnezu, który podnosi właściwości mechaniczne po spawaniu do poziomu 5356. Rezultatem jest wypełniacz, który spawa płynniej niż 5356 w przypadku stopów bazowych wrażliwych na pękanie, zapewniając jednocześnie mocniejsze połączenia niż standardowy 4043. W przypadku elementów konstrukcyjnych pojazdów - szczególnie tych zawierających bazowe stopy serii 6xxx - 4943 staje się coraz częściej wybieranym wyborem, ponieważ zmniejsza ryzyko pęknięć na gorąco, zachowując jednocześnie właściwości mechaniczne wymagane w połączeniach o krytycznym znaczeniu dla bezpieczeństwa.

Drut aluminiowy Mig 5183 znajduje się na końcu spektrum wypełniaczy aluminiowych o wysokiej wytrzymałości. Dzięki wyższej zawartości magnezu niż 5356 rozwija większą wytrzymałość na rozciąganie w osadzanym metalu spoiny. To sprawia, że ​​jest to doskonały wybór do zastosowań konstrukcyjnych, gdzie wytrzymałość spoiny jest wymogiem napędowym – duże konstrukcje konstrukcyjne, sprzęt transportowy i konstrukcje morskie przenoszące znaczne obciążenia. Kompromis jest taki, że materiał 5183 może wymagać większych wymagań w zastosowaniach MIG ze względu na swoją względną miękkość oraz wymaga większej uwagi przy sprawdzaniu stanu wykładziny i doborze rolek napędowych, aby utrzymać stałe podawanie w dłuższych seriach produkcyjnych.

Wytrzymałość, odporność na korozję i kompatybilność

Zrozumienie, jak te trzy stopy plasują się pod względem kluczowych parametrów wydajności, pomaga wyjaśnić, kiedy każdy z nich jest odpowiedni:

Wytrzymałość na rozciąganie w stanie po spawaniu ogólnie jest następująco: 5183 powyżej 5356, 5356 powyżej 4943 i 4943 powyżej normy 4043. Jednak sam ranking wytrzymałości nie przesądza o właściwym wyborze — wypełniacz, który zapewnia mocniejszą spoinę, ale stwarza ryzyko pękania na gorąco, nie spełnia tego zastosowania.

Odporność na korozję w środowisku morskim faworyzuje stopy 5xxx (5356 i 5183) w stosunku do stopów 4xxx zawierających krzem. Magnez zawarty w wypełniaczach 5xxx przyczynia się do tworzenia bardziej ochronnej warstwy tlenku w słonej wodzie i wilgotnym środowisku. Do każdego zastosowania, w którym występuje ekspozycja na chlorki, odpowiednią rodziną jest seria 5356 lub 5183; 4943 i 4043 są mniej odpowiednie do ciągłej służby morskiej.

Kompatybilność z bazą stopy to kluczowy filtr w każdym procesie selekcji:

• Stopy podstawowe serii 5xxx (takie jak 5052, 5083, 5086) są zwykle spawane z wypełniaczem 5356 lub 5183
• Stopy bazowe serii 6xxx (takie jak 6061, 6063, 6082) są wrażliwe na pękanie i są spawane ze stopem 4943 lub 4043 w celu zmniejszenia ryzyka pęknięć na gorąco
• Mieszane złącza stopów bazowych 5xxx i 6xxx wymagają starannego doboru wypełniacza — w niektórych konfiguracjach można zastosować wypełniacz 5356, ale 4943 w coraz większym stopniu spełnia to wymaganie w zastosowaniach motoryzacyjnych

Aluminiowy drut spawalniczy do różnych typów projektów

Zastosowania morskie

Drut spawalniczy z aluminium morskiego musi stawiać przede wszystkim na odporność na korozję w słonej wodzie ponad inne czynniki wydajności. Kadłuby, osprzęt pokładu, ramy konstrukcyjne i zespoły zbiorników paliwa w środowisku morskim są narażone na ciągłe narażenie na wodę i powietrze zawierające chlorki — połączenie to powoduje szybką degradację stopów, którym brakuje odpowiedniej odporności na korozję w strefie spawania.

Do produkcji morskiej:

• Stopy bazowe 5083 i 5086 są standardem w konstrukcji kadłuba ze względu na ich naturalną odporność na korozję morską
• Drut wypełniający 5356 sprawdza się jako powszechny drut spawalniczy do aluminium morskiego do wielu połączeń konstrukcyjnych w okrętach — utrzymuje odporność na korozję zgodną ze stopem bazowym i zapewnia odpowiednią wytrzymałość do zastosowań konstrukcyjnych
• Wypełniacz 5183 jest przeznaczony do konstrukcyjnych zastosowań morskich o dużym obciążeniu, gdzie wymagania dotyczące wytrzymałości spoiny przekraczają to, co zapewnia 5356
• Unikaj wypełniaczy z rodziny 4xxx w zastosowaniach konstrukcyjnych statków — zawartość krzemu nie zapewnia profilu odporności na korozję wymaganego w zastosowaniach morskich

Proces spawania w przemyśle morskim często odbywa się metodą MIG ze względu na wymagania dotyczące wielkości produkcji, co oznacza, że możliwość podawania drutu jest czynnikiem praktycznym, obok wydajności stopu. Zarówno 5356, jak i 5183 zapewniają odpowiednie podawanie w dobrze utrzymanych konfiguracjach MIG, chociaż 5183 wymaga większej uwagi na stan wykładziny.

Zastosowania motoryzacyjne

Spawanie aluminium w samochodach stawia inny zestaw wymagań. Zmniejszenie masy konstrukcji pojazdów doprowadziło do szerokiego zastosowania stopów serii 6xxx – w szczególności 6061 i 6082 – do białych elementów nadwozia, konstrukcji podwozia i elementów zawieszenia. Stopy te są wrażliwe na pęknięcia podczas spawania, a wybór wypełniacza ma kluczowe znaczenie dla uniknięcia pęknięć na gorąco w złączach przenoszących dynamiczne obciążenia zmęczeniowe podczas pracy.

Do spawania konstrukcji samochodowych:

• 4943 Aluminiowy drut spawalniczy has become the preferred filler for welding 6xxx series automotive alloys — it reduces hot cracking sensitivity while delivering stronger joints than standard 4043
• 4043 pozostaje w użyciu w przypadku połączeń samochodowych niekonstrukcyjnych lub o niższych naprężeniach, gdzie akceptowalna jest nieco niższa wytrzymałość i priorytetowy jest gładki wygląd spoiny
• 5356 może być stosowany w niektórych zastosowaniach motoryzacyjnych z materiałami bazowymi serii 5xxx, ale nie jest zalecany do stopów bazowych serii 6xxx ze względu na ryzyko pękania na gorąco

Środowiska produkcyjne w branży motoryzacyjnej również stawiają wysokie wymagania w zakresie podawania drutu i spójności łuku ze względu na wielkość produkcji i stosowane zautomatyzowane systemy spawalnicze. Przewaga 4943 nad 5356 w tych systemach jest kwestią praktyczną, która wpływa na przyjęcie stopu niezależnie od argumentów metalurgicznych.

Produkcja konstrukcyjna i ciężka

W przypadku produkcji konstrukcyjnej — pojazdów szynowych, wielkogabarytowych konstrukcji komercyjnych, ram urządzeń przemysłowych — wymagania dotyczące wydajności różnią się bardziej niż w kontekście morskim lub motoryzacyjnym, a dobór wypełniacza zależy bardziej szczegółowo od kombinacji stopu podstawowego i przypadku obciążenia.

Ogólne wytyczne dotyczące konstrukcyjnego spawania aluminium:

• 5356 obejmuje większość zastosowań konstrukcyjnych obejmujących stopy bazowe serii 5xxx przy umiarkowanych wymaganiach wytrzymałościowych
• 5183 jest odpowiedni, gdy wytrzymałość spoiny musi być zbliżona do wytrzymałości stopu podstawowego lub odpowiadać wytrzymałości stopu podstawowego — połączenia konstrukcyjne pod dużym obciążeniem, spoiny belek głównych lub połączenia w konstrukcjach narażonych na działanie czynników sejsmicznych
• 4943 to właściwy wybór, gdy stopy serii 6xxx są stosowane w zastosowaniach konstrukcyjnych – oferując odporność na pękanie i wyższą wytrzymałość niż 4043

Kategoria aluminiowego drutu spawalniczego o wysokiej wytrzymałości – faktycznie 5183 w zastosowaniach MIG – jest coraz częściej wybierana w projektach infrastruktury transportowej, w których nadmiarowość konstrukcyjna nie jest w stanie zrekompensować niesprawnych spoin.

Porównanie bezpośrednie: 5356 vs 4943 vs 5183

Co zespoły zakupowe powinny wziąć pod uwagę podczas zakupów?

Techniczny wybór stopu stanowi jedynie część decyzji o zamówieniu. W przypadku odbiorców przemysłowych oceniających dostawców aluminiowego drutu spawalniczego na to, czy określony drut będzie stale sprawdzał się w produkcji, wpływa kilka dodatkowych czynników.

Spójność poszczególnych partii jest prawdziwym problemem produkcyjnym. Drut o różnym składzie, czystości powierzchni lub tolerancji wymiarowej w zależności od partii produkcyjnej wprowadza zmienność do procesu spawania — zmienność, która objawia się niestabilnością łuku, porowatością lub niespójnymi właściwościami mechanicznymi napawanej spoiny. Dostawcy posiadający udokumentowane systemy zarządzania jakością i identyfikowalności partii zmniejszają to ryzyko.

Stan powierzchni drutu bezpośrednio wpływa na jakość łuku podczas spawania MIG. Drut aluminiowy jest wrażliwy na gromadzenie się tlenków na powierzchni i pozostałości smaru ciągnącego. Drut, który był niewłaściwie przechowywany lub obsługiwany bez odpowiedniego zabezpieczenia opakowania, może spowodować zanieczyszczenie powierzchni, które powoduje porowatość i niestabilność łuku.

Specyfikacje szpuli i opakowania muszą odpowiadać używanemu systemowi podawania. Średnica drutu, wymiary szpuli i rozmiar rdzenia muszą odpowiadać konfiguracji rolki napędowej i prowadnicy w sprzęcie spawalniczym. Niedopasowane szpulowanie powoduje problemy z podawaniem, które czasami diagnozuje się jako problemy ze stopem lub sprzętem, gdy podstawową przyczyną jest niedopasowanie specyfikacji opakowania.

Certyfikacja i dokumentacja zgodności mogą być wymagane w przypadku procedur spawania w regulowanych branżach — klasyfikacja morska, kwalifikacja dostawcy branży motoryzacyjnej, przepisy dotyczące spawania konstrukcyjnego i produkcja zbiorników ciśnieniowych – wszystkie te elementy mają wymagania dotyczące dokumentacji, które dostawca drutu musi być w stanie spełnić.

Podejmowanie decyzji o wyborze: praktyczna ścieżka decyzyjna

Kupującym i inżynierom pracującym nad wyborem drutu elektrodowego ustrukturyzowana sekwencja decyzyjna pomaga uniknąć typowych błędów:

1. Zidentyfikuj stop podstawowy lub kombinację stopów — jest to filtr główny określający, które wypełniacze są kompatybilne metalurgicznie
2. Ocenić podatność złącza na pękanie — stopy na bazie 6xxx i złącza różne wymagają wypełniaczy odpornych na pękanie (4943 lub 4043); Stopy na bazie 5xxx są generalnie bardziej tolerancyjne w stosunku do stopów 5356 i 5183
3. Zdefiniuj środowisko korozyjne — środowiska morskie i zewnętrzne faworyzują wypełniacze 5xxx; środowiska wewnętrzne lub kontrolowane są bardziej tolerancyjne dla wypełniaczy 4xxx
4. Ustal wymagania dotyczące wytrzymałości — czy spoina musi być zbliżona do wytrzymałości metalu nieszlachetnego, czy też dopuszczalny jest wypełniacz o niższej wytrzymałości, biorąc pod uwagę konstrukcję złącza?
5. Weź pod uwagę proces spawania i środowisko produkcyjne — środowiska produkcyjne MIG z długimi seriami muszą uwzględniać możliwość podawania; Aplikacje TIG są na to mniej wrażliwe
6. Przejrzyj wszelkie obowiązujące procedury spawania lub wymagania certyfikacyjne — potwierdź, że wybrany wypełniacz jest zatwierdzony pod kątem odpowiedniej specyfikacji procedury spawania

Połączenie selekcji i zakupów

Wybór drutu aluminiowego jest decyzją techniczną mającą bezpośrednie konsekwencje zakupowe. Stop odpowiedni do danego zastosowania może nie być łatwo dostępny w lokalnych źródłach, a dostawcy oferującemu niską cenę może brakować spójności partii lub dokumentacji wymaganej w przypadku zastosowania regulowanego. Właściwy wybór – dopasowanie rodzaju stopu do materiału bazowego, środowiska pracy i wymagań mechanicznych – to podstawa. Następnym krokiem jest znalezienie dostawcy, który będzie w stanie konsekwentnie dostarczać ten stop, z odpowiednią dokumentacją jakościową i opakowaniem odpowiednim dla środowiska produkcyjnego. Dla odbiorców przemysłowych i inżynierów spawalników oceniających odporny na korozję aluminiowy drut spawalniczy, opcje o wysokiej wytrzymałości lub określone stopy, takie jak 5356, 4943 i 5183, do zastosowań z aluminiowym drutem spawalniczym MIG, Hangzhou Kunli Welding Materials Co., Ltd. oferuje kompleksową gamę wypełniaczy aluminiowych ze wsparciem technicznym i niezmienną jakością, których wymaga produkcja przemysłowa. Jeśli Twoja bieżąca specyfikacja obejmuje jeden z tych stopów lub jeśli porównujesz opcje dla nowego zastosowania, zapoznanie się ze stopem bazowym, projektem złącza i szczegółami dotyczącymi środowiska usługowego jest produktywnym punktem wyjścia do rozmowy na temat zaopatrzenia.
