Jak aluminiowy drut spawalniczy 4943 rozwiązuje problem utraty wytrzymałości po spawaniu

Inżynierowie pracujący ze stopami aluminium poddawanymi obróbce cieplnej dobrze znają ten problem. Materiał bazowy ma określoną wytrzymałość na rozciąganie. Produkcja postępuje. Spawy wyglądają na czyste. Jednak testy przeprowadzane po spawaniu lub działanie serwisowe wykazują, że obszar połączenia – i otaczające go strefy wpływu ciepła – są znacznie słabsze niż reszta konstrukcji. W przypadku zastosowań nośnych różnica między znamionową wytrzymałością materiału a rzeczywistą wydajnością złącza powoduje albo nadmierne koszty inżynieryjne, albo rzeczywiste ryzyko konstrukcyjne. Aluminiowy drut spawalniczy 4943 został opracowany specjalnie w celu wypełnienia tej luki: jest to metal wypełniający, który poprawia właściwości mechaniczne złącza po spawaniu w porównaniu ze starszymi recepturami, zachowując jednocześnie właściwości przetwarzania, dzięki którym wypełniacze zawierające krzem są praktyczne w użyciu w środowiskach spawania produkcyjnego.

Dlaczego aluminium traci wytrzymałość po spawaniu

Metalurgiczny mechanizm zmiękczania po spawaniu

Aby zobaczyć, co robi ER4943, warto przyjrzeć się, dlaczego aluminium słabnie w strefie spawania. Odpowiedź leży w sposobie wzmacniania poddawanych obróbce cieplnej stopów aluminium.

Stopy takie jak 6061, 6082 i 6063 osiągają swoje właściwości mechaniczne w procesie utwardzania wydzieleniowego. Podczas obróbki cieplnej drobne cząstki faz wzmacniających — zazwyczaj związków magnezu i krzemku — wytrącają się w osnowie aluminiowej i utrudniają ruch dyslokacyjny, co w rzeczywistości zapewnia wytrzymałość w skali atomowej.

Kiedy stosowane jest ciepło spawania, w otaczającym metalu zachodzą dwie rzeczy:

• W samym jeziorku spawalniczym — metal topi się i ponownie twardnieje, a struktura, jaką tworzy, zależy od składu chemicznego metalu wypełniającego
• W strefie wpływu ciepła (HAZ) — metal nie topi się, ale osiąga temperaturę wystarczająco wysoką, aby rozpuścić wydzielenia wzmacniające z powrotem w osnowie lub spowodować ich zgrubienie

Podstawowym problemem jest to zgrubienie i rozpuszczenie w SWC. Cząsteczki wzmacniające, które nadają 6061-T6 jego właściwości znamionowe, ulegają rozkładowi pod wpływem ciepła spawania i nie tworzą się ponownie po prostu przez powrót do temperatury pokojowej. Rezultatem jest zmiękczony pas po obu stronach ściegu spoiny, który jest stale słabszy zarówno od materiału podstawowego, jak i, w przypadku dobrze określonej spoiny, od samego metalu spoiny.

Nie oznacza to wady jakościowej procesu spawania. Jest to podstawowa reakcja metalurgiczna stopów poddawanych obróbce cieplnej na cykle termiczne. Pytanie brzmi, jak sobie z tym poradzić – i tutaj do obliczeń wchodzi dobór metalu wypełniającego.

Co odróżnia ER4943 od ER4043?

Zmiana składu, która zapewnia lepszą wydajność

Od dziesięcioleci ER4043 jest standardowym wypełniaczem Al-Si do ogólnego spawania aluminium. Działa dobrze — dobra płynność, niska wrażliwość na pęknięcia, szeroka kompatybilność z popularnymi stopami aluminium. Jego ograniczeniem jest to, że osadzany przez niego metal spoiny z dominacją krzemu nie zapewnia wysokiej wytrzymałości na rozciąganie ani granicy plastyczności po spawaniu. W zastosowaniach konstrukcyjnych, gdzie wytrzymałość połączenia jest zmienną projektową, jest to rzeczywiste ograniczenie.

ER4943 został opracowany jako bezpośrednia ewolucja ER4043. Podstawowa zawartość krzemu jest podobna, co pozwala zachować odporność na pękanie i właściwości płynięcia, dzięki którym starszy stop stał się powszechnie stosowany. Zmieniło się dodanie kontrolowanej zawartości magnezu do składu wypełniacza.

Magnez w aluminiowym spoiwie służy jako stały roztwór wzmacniający osadzany metal spoiny. W przeciwieństwie do czystego krzemu, który wpływa na płynność i odporność na pękanie, ale nie wpływa znacząco na wytrzymałość po spawaniu, magnez podnosi wytrzymałość na rozciąganie i granicę plastyczności ponownie zestalonej strefy spoiny. To połączenie – krzemu pod względem przetwarzalności i magnezu pod względem wytrzymałości – sprawia, że ​​ER4943 jest skuteczniejszą alternatywą dla ER4043 w zastosowaniach, w których liczy się wydajność mechaniczna połączeń.

Praktyczne implikacje: spoina wykonana z ER4943 w materiale bazowym 6061-T6 będzie miała silniejszy osad spoiny niż równoważne połączenie wykonane z ER4043. Zmiękczenie HAZ nadal występuje — żaden metal wypełniający temu nie zapobiega — ale sam metal spoiny jest teraz mocniejszy i w niektórych przypadkach złącze można ponownie wzmocnić poprzez obróbkę cieplną po spawaniu, którą ER4943 obsługuje lepiej niż ER4043.

Obróbka cieplna po spawaniu: zaleta, którą umożliwia ER4943

Dlaczego niektóre aplikacje mogą odzyskać utraconą siłę

W przypadku projektów, w których możliwa jest obróbka cieplna po spawaniu – a nie wszystkie są możliwe – ER4943 oferuje przewagę, której nie ma ER4043. Zawartość magnezu w ER4943 pozwala napoinie spawalniczemu reagować na sztuczne starzenie (cykle obróbki cieplnej T5 lub T6) w sposób, który powoduje znaczny powrót wytrzymałości w złączu.

Kiedy zespół spawany poddawany jest sztucznemu starzeniu po spawaniu, cykl termiczny umożliwia zajście utwardzania wydzieleniowego w materiale SWC, który został rozerwany podczas spawania. Jednocześnie magnez zawarty w stopiwie ER4943 bierze udział w reakcjach wydzieleniowych w samym stopiwie, wzmacniając obie strefy.

Reakcja ta nie jest nieograniczona — SWC nie we wszystkich przypadkach powróci do pełnej wytrzymałości pierwotnego materiału bazowego — ale poprawa jest mierzalna i istotna z punktu widzenia projektu. W przypadku producentów, którzy budują z materiału 6061 lub 6082 i mają możliwość starzenia zespołu po spawaniu, podanie ER4943 zamiast ER4043 umożliwia ścieżkę odzyskiwania, której nie obsługuje starszy wypełniacz.

Zastosowania, w których to podejście jest praktyczne:

• Aluminiowe ramy konstrukcyjne, w przypadku których obróbka piecowa po spawaniu jest logistycznie wykonalna
• Małe i średnie zespoły, które można starzeć jako kompletne jednostki
• Komponenty, które są następnie malowane proszkowo lub malowane w procesie obejmującym ogrzewanie — temperaturę utwardzania powłoki można dostosować do cyklu starzenia

Porównanie ER4943 z powszechnymi alternatywami

Różne wypełniacze aluminiowe odpowiadają różnym problemom, a wybór powinien wynikać z rzeczywistych wymagań zastosowania, a nie wyłącznie z przyzwyczajenia lub dostępności.

W tym kontekście na szczególną uwagę zasługuje ER5356. Jego wytrzymałość jest wyższa niż ER4043 w stanie po spawaniu i wielu producentów sięga po niego, gdy problemem jest wytrzymałość połączenia. Kompromisem jest wrażliwość na pękanie — ER5356 jest bardziej podatny na pękanie na gorąco w przypadku niektórych stopów bazowych i nie powinien być stosowany w przypadku stopów poddawanych obróbce cieplnej, w przypadku których planowana jest obróbka cieplna po spawaniu, ponieważ zawartość magnezu może powodować problemy w cyklach starzenia. ER4943 nie zawiera tego ograniczenia, co jest jednym z powodów rosnącej akceptacji zastosowań konstrukcyjnych w stopach serii 6000.

Dlaczego strefa wpływu ciepła jest często krytycznym czynnikiem projektowym

Jak inżynierowie budowlani powinni myśleć o wydajności połączeń

Wydajność złącza — stosunek wytrzymałości złącza spawanego do wytrzymałości materiału podstawowego — to parametr projektowy, który określa, jaka część znamionowych właściwości materiału podstawowego może faktycznie zostać wykorzystana w konstrukcji spawanej. W przypadku 6061-T6 zmiękczenie HAZ jest na tyle duże, że wydajność złącza spawanego jest znacznie niższa od wartości znamionowej materiału podstawowego, niezależnie od użytego spoiwa.

To nie jest powód, aby rezygnować z aluminium. Jest to powód, aby projektować z myślą o zmiękczaniu HAZ. Inżynierowie konstrukcyjni pracujący ze spawanym aluminium wykorzystują współczynniki wydajności połączeń, które odpowiadają za tę redukcję, i odpowiednio dobierają wymiary elementów i rozmieszczenie spoin.

Tam, gdzie zmienia się ER4943, rachunek różniczkowy dotyczy zastosowań, w których sam metal spoiny – a nie tylko strefa SWC – jest ścieżką obciążenia. W przypadku spoiny pachwinowej przenoszącej obciążenie ścinające lub spoiny czołowej z pełną penetracją pod napięciem, wytrzymałość osadzonego metalu spoiny bezpośrednio wpływa na wielkość obciążenia przenoszonego przez złącze. Mocniejszy napoin z ER4943 zwiększa wytrzymałość złącza w tych konfiguracjach, nawet jeśli nie można uniknąć zmiękczenia SWC po którejkolwiek stronie.

W przypadku producentów, którzy obecnie zwiększają wymiary połączeń, aby skompensować niską wytrzymałość metalu spoiny — dodając dodatkowe przejścia spoiny, zwiększając rozmiary nóg lub dodając płyty wzmacniające — warto rozważyć przejście na mocniejszy metal wypełniający jako alternatywną ścieżkę osiągnięcia wymaganej wytrzymałości złącza.

Zastosowania, w których utrata wytrzymałości jest udokumentowanym problemem produkcyjnym

Prawdziwe konteksty, które zwiększają zainteresowanie ER4943

Zainteresowanie mocniejszymi aluminiowymi spoiwami nie jest teoretyczne — odnosi się bezpośrednio do branż, w których wytrzymałość po spawaniu jest ciągłym problemem inżynieryjnym i jakościowym.

Konstrukcje pojazdów samochodowych i lekkich pojazdów dostawczych — aluminiowe elementy nadwozia, ramy pomocnicze, poprzeczki i łączniki zawieszenia wykonane z aluminium coraz częściej wymagają połączeń spawanych, które przyczyniają się do zarządzania energią zderzenia. Wypełniacz wytwarzający mocniejszy metal spoiny zmniejsza ryzyko uszkodzeń połączeń podczas uderzeń.

Nowe obudowy i półki na akumulatory pojazdów energetycznych — ramy konstrukcyjne wokół zestawów akumulatorów w pojazdach elektrycznych są zwykle wykonane z aluminium, a złącza spawane w tych ramach przenoszą zarówno obciążenia strukturalne, jak i odgrywają rolę w ochronie akumulatora podczas kolizji. Wyższa wytrzymałość napoiny bezpośrednio wpływa na skuteczność tych połączeń w scenariuszach krytycznych dla bezpieczeństwa.

Aluminiowa przyczepa i sprzęt transportowy — ramy naczep, platformy platformowe i systemy podłóg kontenerów są wielokrotnie załadowywane i rozładowywane, co powoduje powstawanie warunków zmęczeniowych, w których wytrzymałość połączeń spawanych i odporność na zmęczenie są ciągłymi problemami. Producenci w tym sektorze jako pierwsi przyjęli ER4943 właśnie dlatego, że poprawa trwałości zmęczeniowej połączeń spawanych ma znaczenie komercyjne.

Konstrukcje platform przemysłowych i chodników — spawane platformy aluminiowe w zakładach chemicznych, naftowych i gazowych oraz w przemyśle ogólnym przenoszą obciążenia punktowe od personelu, sprzętu i transportu materiałów. Wspólne wymagania dotyczące wydajności w tych zastosowaniach często popychają inżynierów w stronę rozwiązań, które ograniczają przeprojektowanie przy jednoczesnym zachowaniu marginesów bezpieczeństwa konstrukcyjnego.

Urządzenia sportowe i obiekty rekreacyjne — ramy rowerowe, rusztowania i przenośne systemy konstrukcyjne, w przypadku których oszczędność masy wynikająca z zastosowania aluminium ma kluczowe znaczenie, a wydajność połączeń nie może zostać pogorszona bez wpływu na bezpieczeństwo produktu.

Czy ER4943 przetwarza się inaczej w produkcji?

Czego faktycznie doświadczają producenci, gdy dokonują zmiany

Metal wypełniający, który poprawia wytrzymałość po spawaniu, ale wymaga znacznych zmian w procesie, aby można go było stosować w sposób niezawodny, stwarza inny rodzaj problemu. Przyjęcie ER4943 było częściowo spowodowane faktem, że nie nakłada ono takiego obciążenia.

Zachowanie procesu w zastosowaniach MIG i TIG:

• Stabilność łuku i zachowanie jeziorka spawalniczego są porównywalne z ER4043 — operatorzy zaznajomieni ze starszym stopem zazwyczaj nie potrzebują przedłużonych przekwalifikowań ani szkoleń, aby uzyskać spójne wyniki
• Charakterystyka podawania drutu w zastosowaniach MIG jest podobna — zwykle nie są wymagane żadne znaczące zmiany w wyborze prowadnicy lub naprężeniu rolki napędowej
• Wymagania dotyczące przygotowania przed spawaniem są identyczne — dokładne usunięcie tlenków i odtłuszczenie są w dalszym ciągu niezbędne, aby uzyskać wyniki wolne od porowatości, tak jak w przypadku wszystkich spoiw aluminiowych
• Wybór gazu osłonowego jest zgodny ze standardową praktyką spawania aluminium — argon lub mieszanki argonu i helu dla MIG, czysty argon dla TIG

Jedynym obszarem, na który warto zwrócić szczególną uwagę podczas kwalifikacji procesu, jest potwierdzenie, że ulepszone właściwości wytrzymałościowe po spawaniu są konsekwentnie osiągane w warunkach produkcyjnych. Oznacza to przeprowadzenie badań niszczących złączy próbek produkcyjnych podczas wstępnej kwalifikacji, a nie tylko kontrolę wizualną, ponieważ poprawa wytrzymałości nie jest widoczna w wyglądzie gotowej spoiny.

Czy decyzja o aktualizacji jest prosta?

Ocena, czy ER4943 ma sens w przypadku konkretnego projektu

Nie w każdym przypadku spawania aluminium korzyści wynikają z przejścia na ER4943. Uaktualnienie można łatwo uzasadnić, gdy:

• Aplikacja dotyczy stopów do obróbki cieplnej serii 6000, w których skład wypełniacza dobrze się sprawdza
• Wytrzymałość złącza po spawaniu jest ograniczeniem projektowym lub powtarzającym się problemem dotyczącym jakości
• Planowana lub wykonalna jest obróbka cieplna po spawaniu, w związku z czym korzystne byłoby zastosowanie wypełniacza wspomagającego reakcję starzenia
• Wydajność połączeń ogranicza konstrukcję konstrukcyjną, a mocniejszy osad spawalniczy zmniejszyłby obecnie powstające przewymiarowania

Aktualizacja jest mniej przekonująca, gdy:

• Aplikacja dotyczy niepoddawanych obróbce cieplnej stopów serii 5000, gdzie ER5356 lub ER5183 są odpowiednimi rodzinami wypełniaczy
• Wytrzymałość po spawaniu nie jest czynnikiem wpływającym na projekt — złącze jest odpowiednie dla ER4043 i nie stwierdzono żadnych problemów z wydajnością
• Projekt dotyczy cienkiego materiału, w przypadku którego zmiennymi decydującymi są wrażliwość na pękanie i płynność

W przypadku producentów korzystających obecnie z ER4043 w konstrukcjach serii 6000, przeprowadzenie porównawczego testu kwalifikacyjnego — próbki połączeń z ER4043 i ER4943 przy identycznych parametrach, przetestowanych pod kątem tej samej normy właściwości mechanicznych — dostarcza konkretnych dowodów na podjęcie decyzji o modernizacji, zamiast polegać wyłącznie na opublikowanych danych.

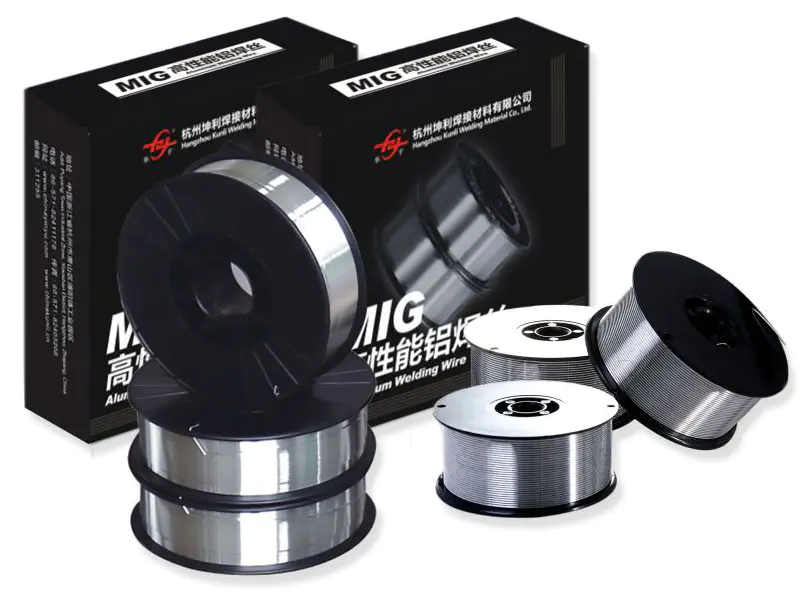

Pozyskiwanie ER4943 do spawania produkcyjnego

Wydajność ER4943 w produkcji zależy od otrzymywania materiału, który konsekwentnie spełnia specyfikację stopu, partia po partii. Zróżnicowanie składu stopu, jakość powierzchni drutu i opakowanie szpuli wpływają na zachowanie wypełniacza w procesie i wygląd końcowych właściwości spoiny. Hangzhou Kunli Welding Materials Co., Ltd. produkuje aluminiowe druty spawalnicze, w tym ER4943, do zastosowań w spawalnictwie przemysłowym, konstrukcyjnym i precyzyjnym. Ich produkcja kontroluje docelową konsystencję składu stopu i czystość powierzchni drutu – czynniki decydujące o tym, czy poprawę właściwości mechanicznych ER4943 można niezawodnie osiągnąć podczas produkcji, a nie tylko w kontrolowanych warunkach testowych. Jeśli oceniasz sprzedaż aluminiowego drutu spawalniczego na potrzeby projektu produkcji konstrukcji, kwalifikacji nowego produktu lub bieżących dostaw produkcyjnych, skontaktowanie się z nami w celu omówienia specyfikacji drutu, formatów opakowań i wymagań aplikacji jest praktycznym krokiem w kierunku potwierdzenia, że ​​otrzymany materiał będzie działał zgodnie z wymaganiami specyfikacji.
